手提袋及類似工藝用紙說明

1、手提袋及類似工藝：凡在成型中出現(xiàn)雙層或多層紙張正反折，多條壓痕線交集的米字型區(qū)域的工藝，對紙 張耐折的要求比普通包裝盒要高，建議歸類在手提袋用途;

2、紙種選擇：在APP工業(yè)用紙所有紙種中，只有金麗 IVS 手提袋專用紙定位為手提袋用途，其余紙種均不接受手提袋爆裂類客訴;

3、高克重紙張：由于單面涂布白卡紙張，相較于其它手提袋紙種，挺度更好，在使用高克重(250克及以上 克重)紙張制作手提袋時，應更多的關注工藝細節(jié)，以防止出現(xiàn)爆裂問題。

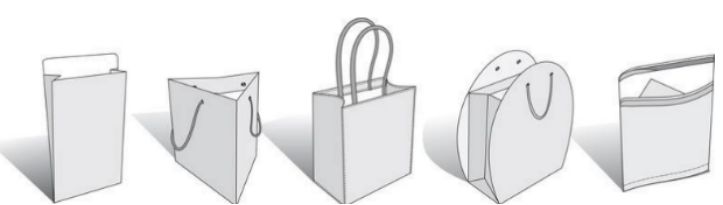

不同紙質(zhì)手提袋及其特點

白牛皮手提袋

黃牛皮手提袋

牛皮紙類：性價比高，強度好，但印刷及成型效果一般，常用于大眾快消類產(chǎn)品

銅版紙手提袋

  特種紙手提袋

白卡紙手提袋

白卡紙類：印刷效果好，挺度高，成型效果優(yōu)異，常用于食品、化妝品、電子產(chǎn)品、房地產(chǎn)展示類產(chǎn)品;

白板/灰板類：印刷及成型效果好，性價比高，常用于食品、電子產(chǎn)品、服裝類產(chǎn)品;

銅版紙類：印刷效果優(yōu)異，適合雙面印刷，成型效果好，常用于高檔服裝、兒童用品等產(chǎn)品，外銷較多;

特種紙類：紙張面感好，藝術感強，常用于高檔文創(chuàng)、禮品、服裝類產(chǎn)品。

手提袋制作流程圖

1

2

3

6

5

4

手提袋為什么容易爆裂

手提袋爆裂常見原因分析

爆裂原因：

1、工藝因素：模切不規(guī)范；手工力度大；不覆膜；超高克重；UV溫度高、壓紋過深；低溫低濕。

2、材料因素：紙張耐折度低；膜的質(zhì)量不好；壓痕刀板壓痕條問題。

非覆膜類產(chǎn)品風險提示：手提袋覆膜與不覆膜，其制作時對紙張的耐折要求存在很大差異性。單面涂布白卡紙有著更好的挺度，在制作非覆膜類產(chǎn)品時，必須評估工藝環(huán)境及爆裂風險，建議全工序打樣確認使用效果。并在大貨生產(chǎn)時嚴格參照打樣參數(shù)。

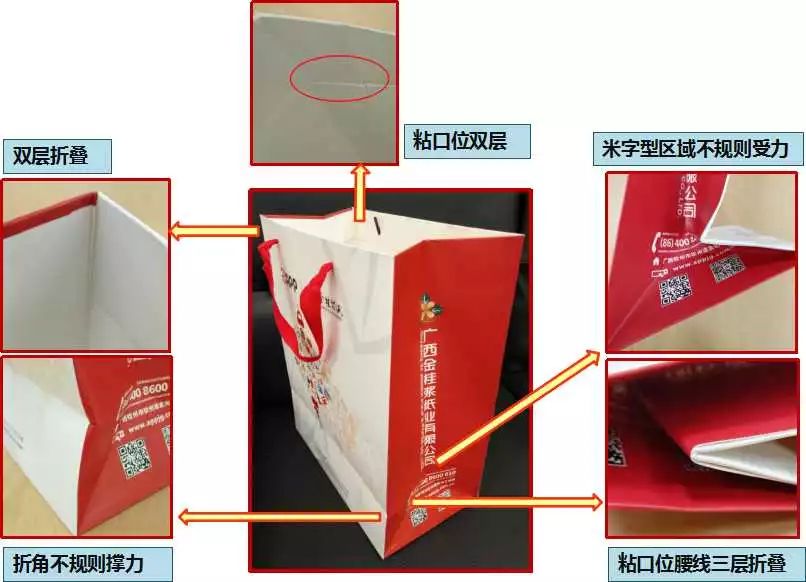

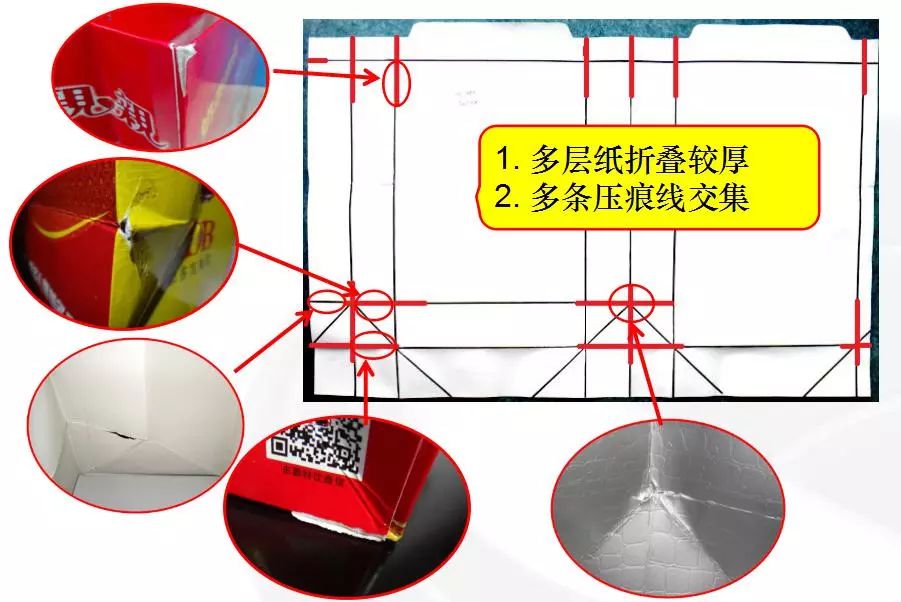

手提袋容易爆裂的關鍵位置

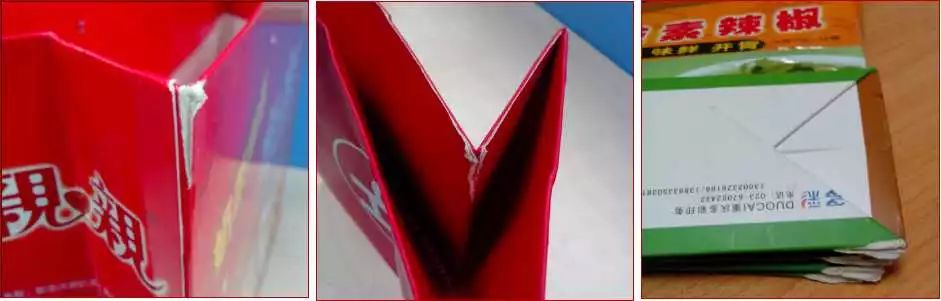

常見手提袋爆裂位置--多層折疊區(qū)域

多層折疊部分爆裂，一般在成袋時就已經(jīng)表現(xiàn)出來。

造成爆裂的原因：

①紙張厚挺度大，耐折度偏低，環(huán)境溫濕度過低，未覆膜；

②壓痕線不規(guī)范，多張模切；

③成袋手法不規(guī)范，壓痕線對不齊，折線時力度太大

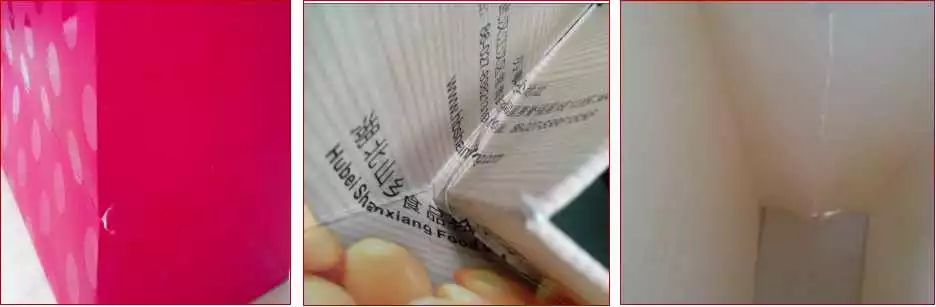

常見手提袋爆裂位置--側角及內(nèi)側反折線

側角與內(nèi)側反折線(米字型區(qū)域)部分的爆裂，一般在撐開造成爆裂的原因：

①紙張厚挺度高，耐折度偏低，環(huán)境溫濕度過低，未覆膜;

②壓痕線不規(guī)范，多張模切，袋型側面寬不易打開;

③成袋手法不規(guī)范，撐開時動作不規(guī)范。

下一期：手提袋制作爆裂問題的改善措施，敬請期待！

歡迎關注“APP工業(yè)用紙”微信公眾號

本文鏈接：http://www.ysllc.cn/bag/post/6819.html
